Сверлильно-присадочный станок Griggio GF 21

Сверлильно-присадочный станок Griggio GF 21

Отличительные особенности Сверлильно-присадочный станок Griggio GF 21

• шпинделя Griggio GF 21 снабжены быстросъемными цангами для замены инструмента;
• подача и рабочий ход многошпиндельной головки осуществляются за счет пневматики;
• для быстрой перенастройки глубины сверления применено устройство «QUICK DEPTH»;
• в стандартную комплектацию станка входят 5 быстросъемных цанг.
•  Шпиндельная головка оснащена шестернями Z=21, шпинделями, и пыльниками.

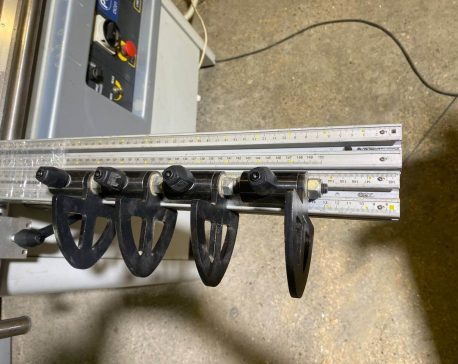

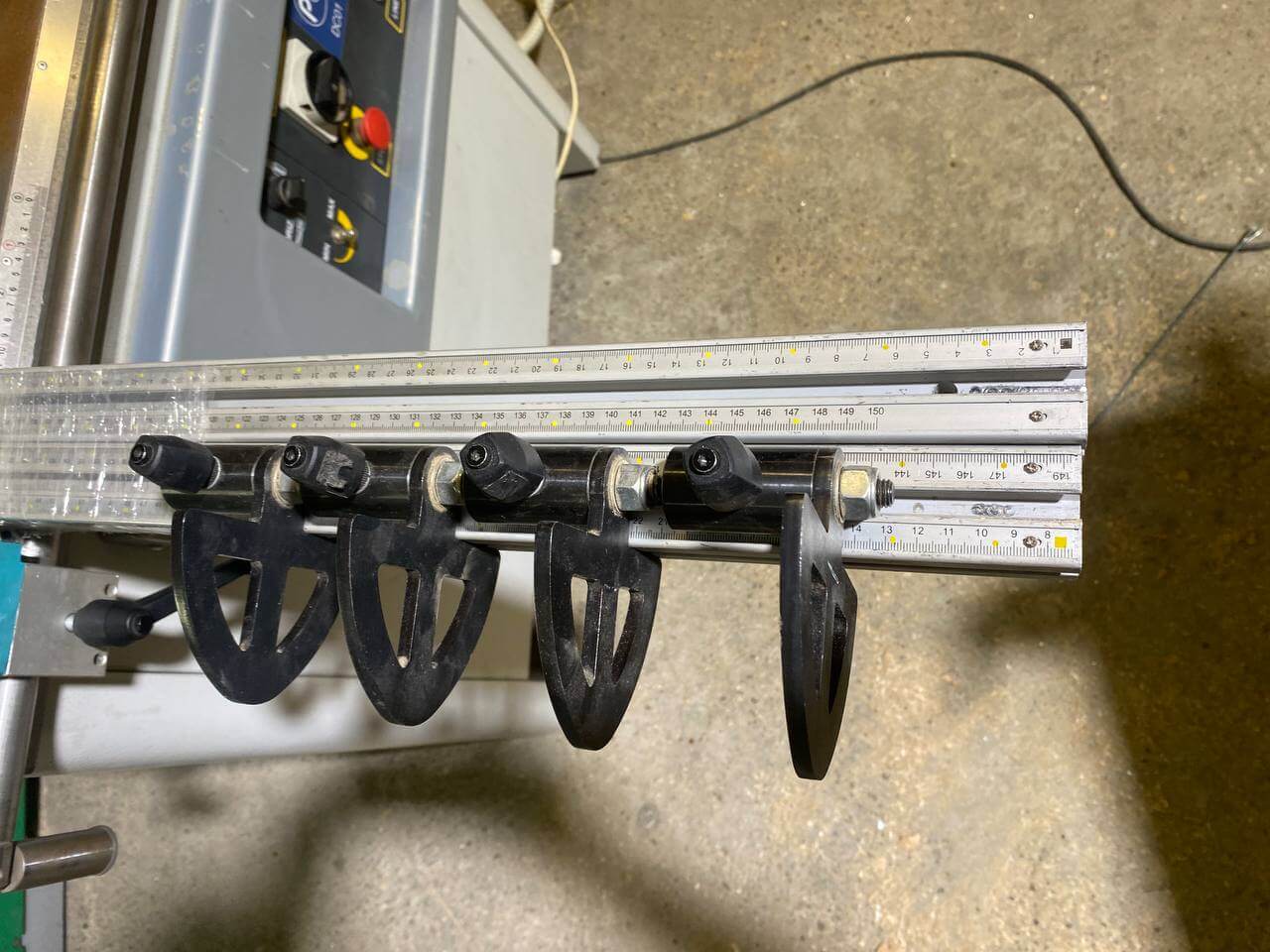

•  Комплектуется 3000 мм линейкой с 4-мя откидными флажковыми упорами

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ Сверлильно-присадочный станок Griggio GF 21

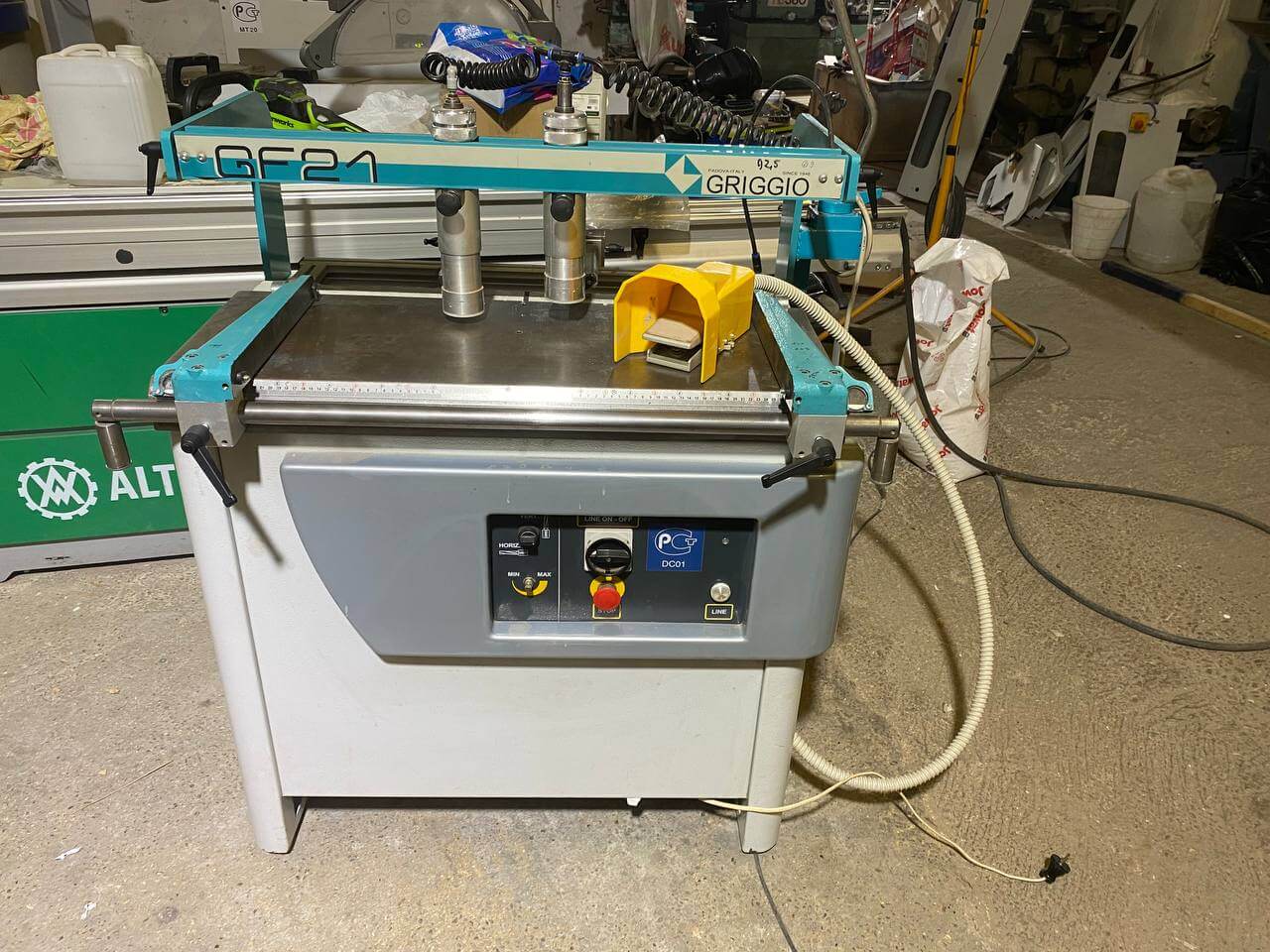

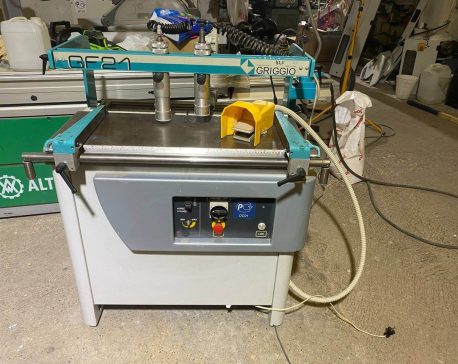

Сверление по пласти и торцам изделия - на фото станка Griggio GF 21 показано положение шпиндельной головки при вертикальном сверлении; для сверления торца изделия необходимо изменить положение шпиндельной головки на горизонтальное. Пневматические прижимы для быстрого фиксирования заготовки любой толщины приводятся в действие пневмопедалью и исключают необходимость ручной регулировки.

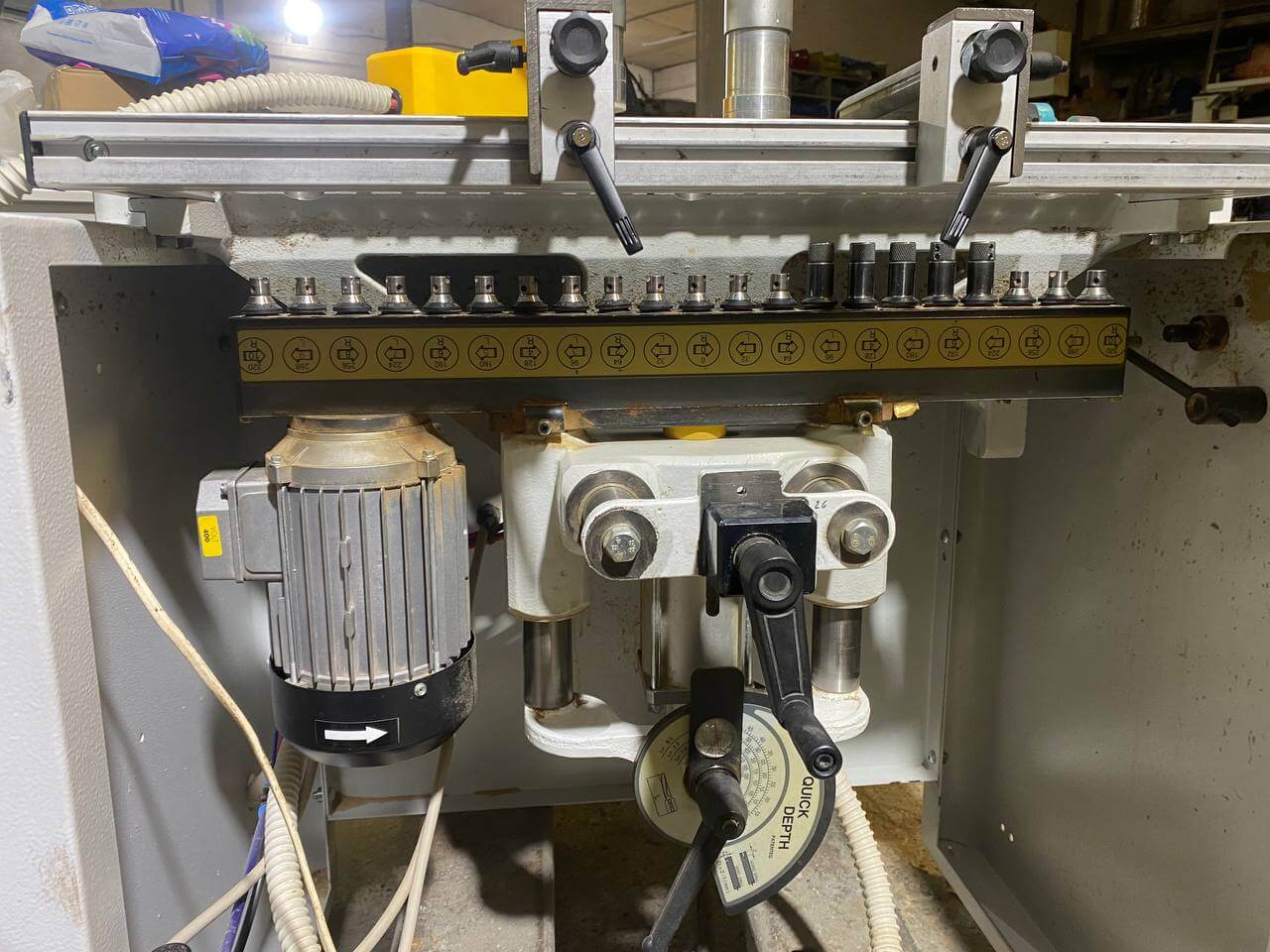

Широкие возможности шпиндельной головки Сверлильно-присадочный станок Griggio GF 21

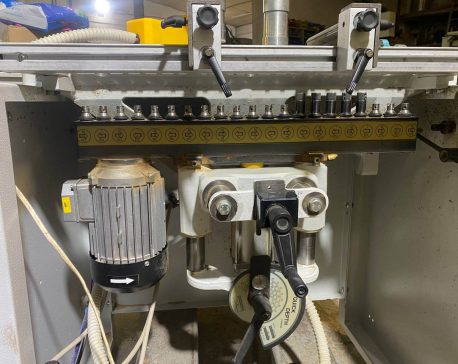

На фото показано положение шпиндельной головки для сверления под углом 45°. Пневматический наклон шпиндельной головки от 0 до 90° позволяет производить сверление под любым углом, что значительно расширяет ассортимент выпускаемой продукции. В головке установлены один ведший шпиндель соединённый через переходную муфту с электродвигателем. А так же 22 ведомых шпинделя вращение на которые передаётся через зубчатые шестерни.

Используемый инструмент

Конструкция шпиндельной головки предполагает использование широкого диапазона сверл различного вращения и длины, диаметром от 1,5 мм до 40 мм (сверла ф1,5 – 3 мм используются со специальным переходником). Это позволяет сверлить глухие и сквозные отверстия необходимой глубины и диаметра.

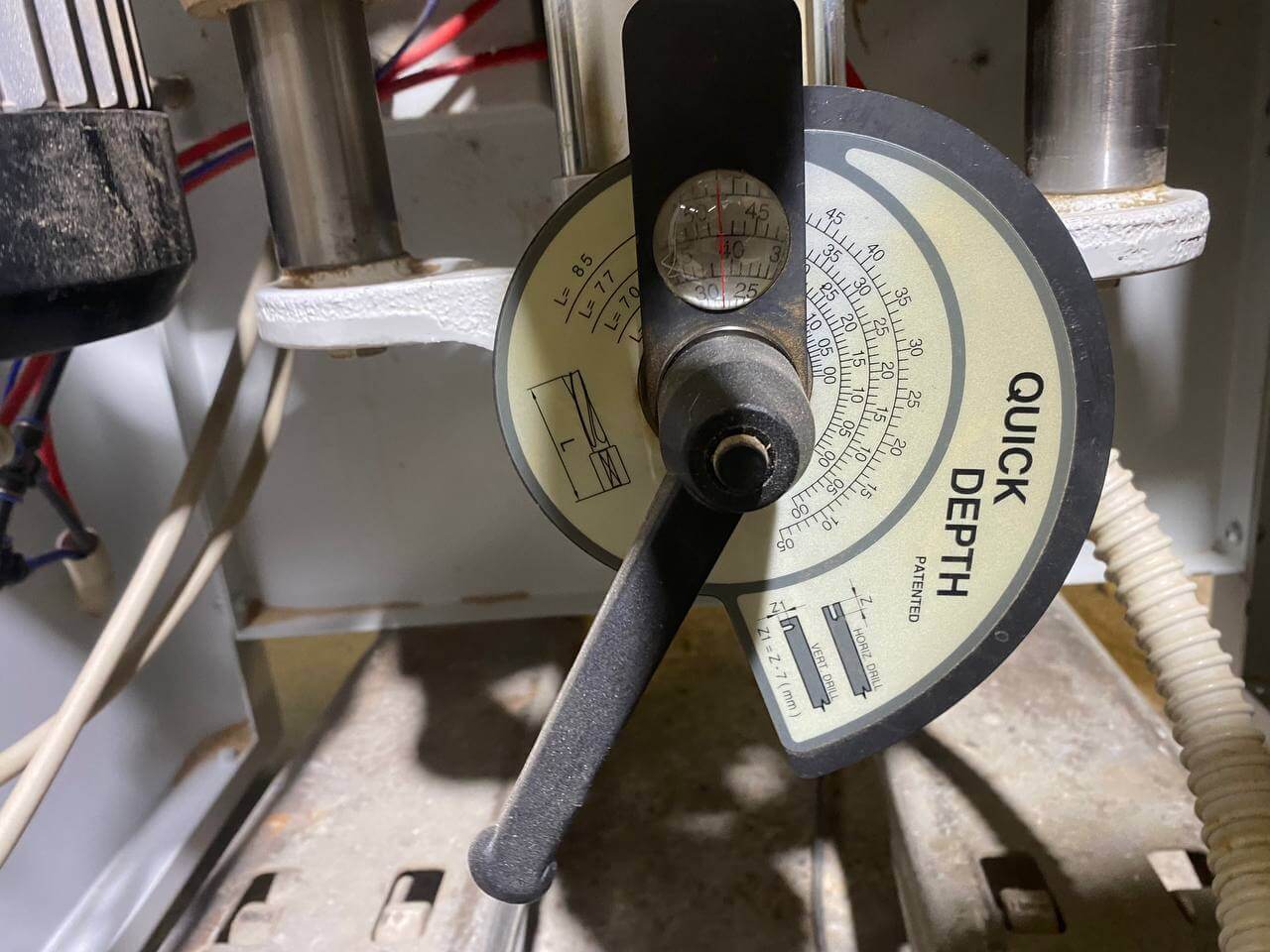

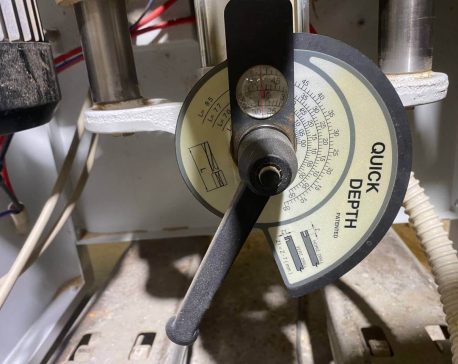

Быстрая настройка глубины сверления

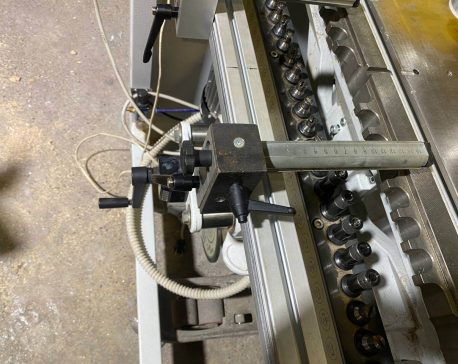

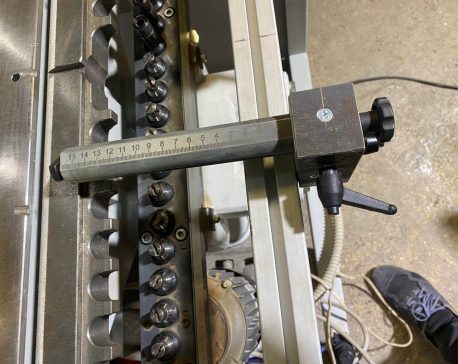

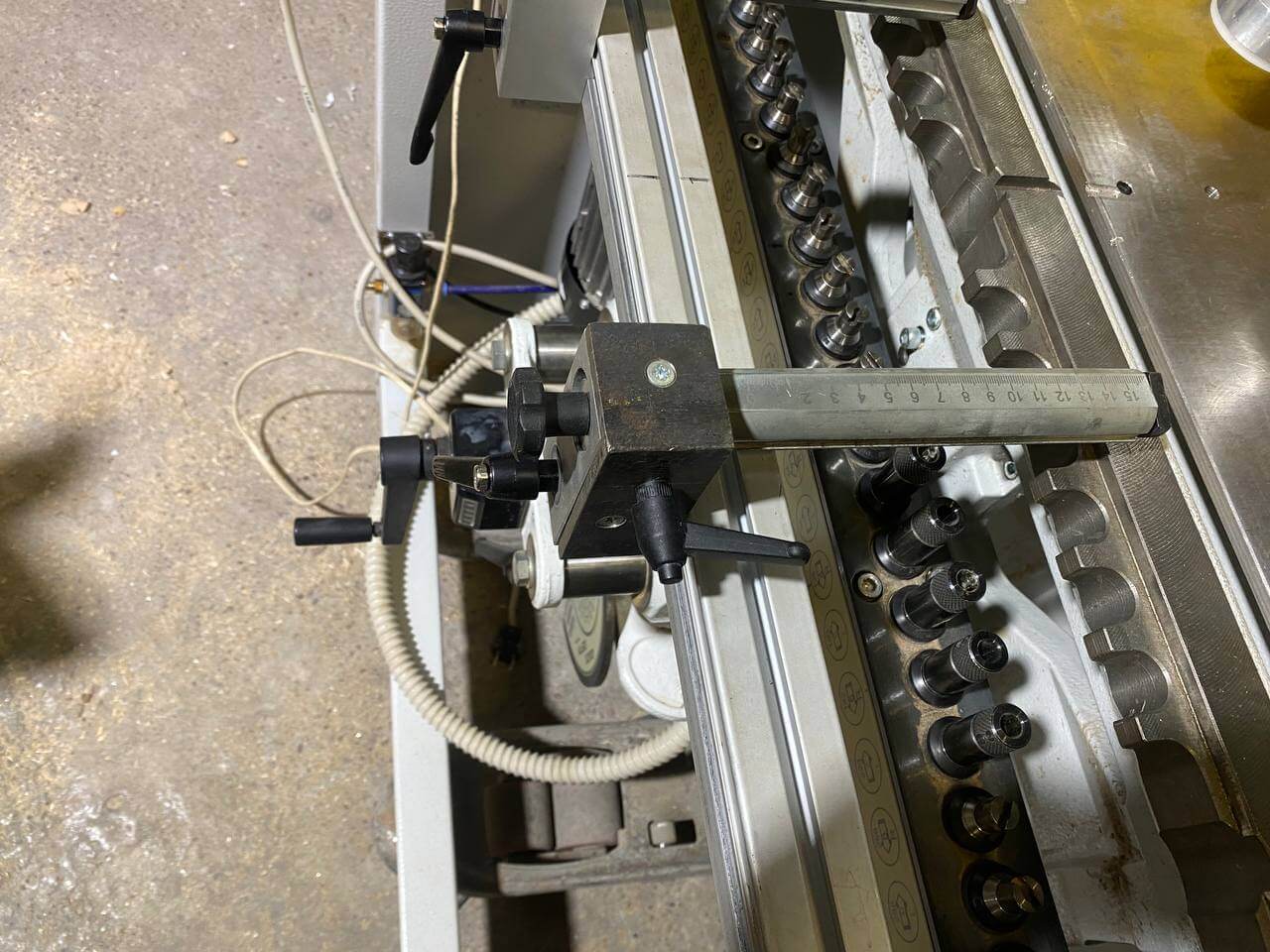

Запатентованное устройство «QUICK DEPTH» является эксклюзивной разработкой производителя и предназначено для быстрой настройки глубины сверления. С помощью специальной шкалы, учитывающей толщину заготовки и длину используемого сверла, выставляется максимальный ход сверлильной головки в горизонтальном или вертикальном направлении.

СПИСОК РАБОТ ПО ВОССТАНОВЛЕНИЮ

Станок Griggio GF 21 б/у в процессе проведения предпродажной подготовки был полностью проверен, восстановлен и доукомплектован, в том числе были проведены следующие работы:

• были осуществлены очистка и переборка пневмаприжимов,
• была произведена переборка сверлильной головки станка с отдельной заменой подшипников шпонок и нанесением смазки,
• были изготовлены и установлены новые откидные упоры,
• была проведена смазка всех подвижных частей станка,
• были заменены ручки-фиксаторы,
• частично была произведена замена изношенных шкал на линейке.

В случае необходимости, мы предлагаем монтаж и наладку станка на вашем производстве или же обучение вашего персонала работе и обслуживанию станка также на вашем производстве.
