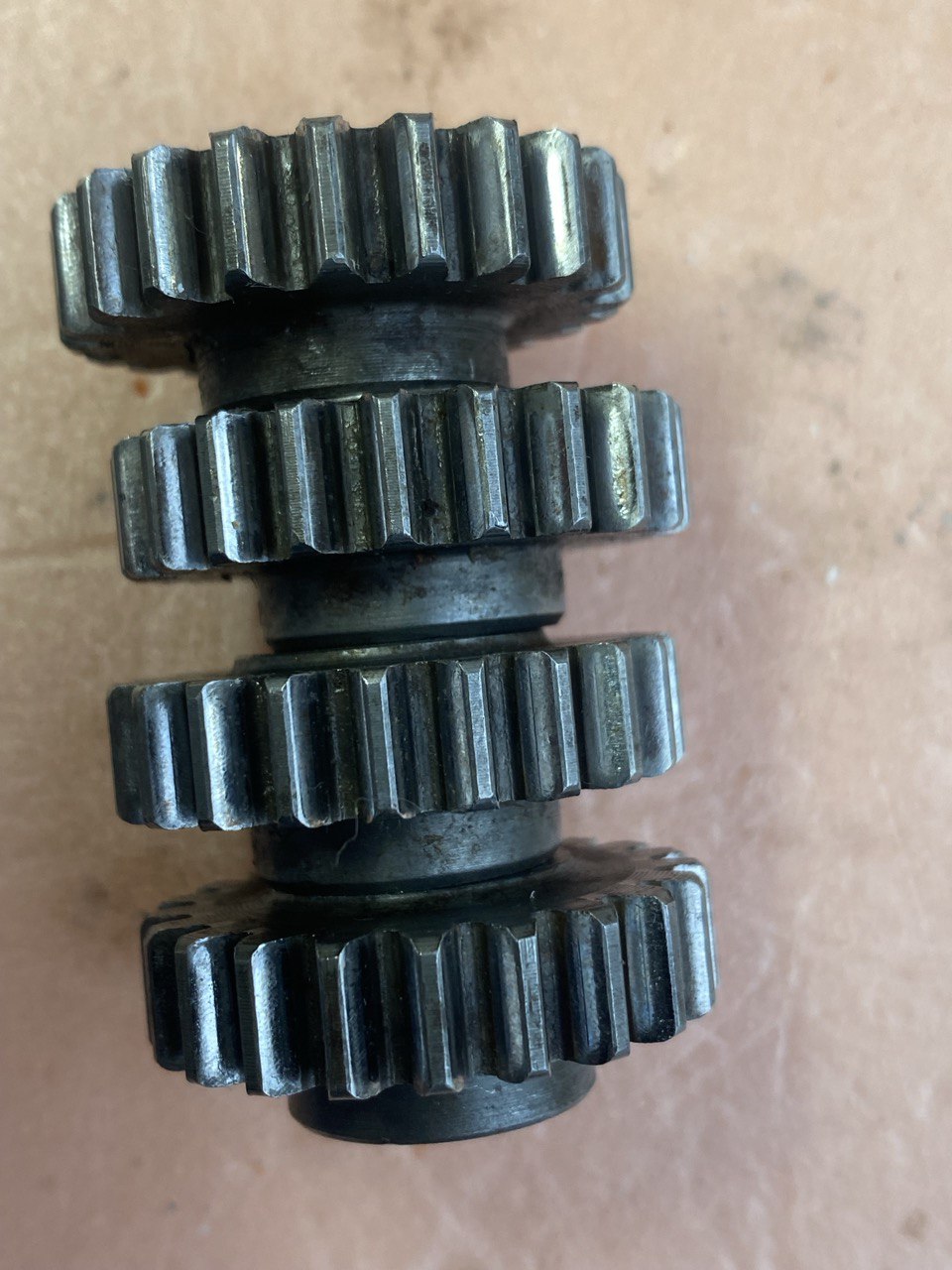

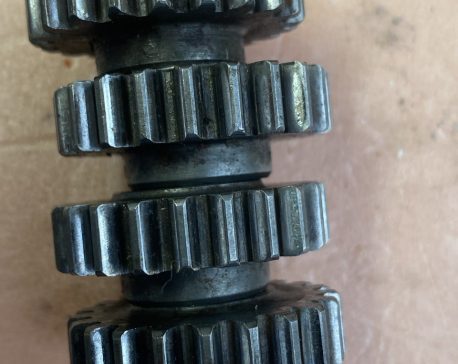

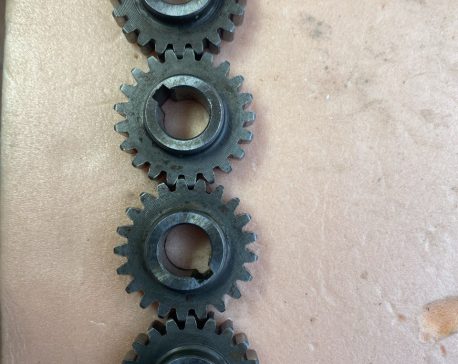

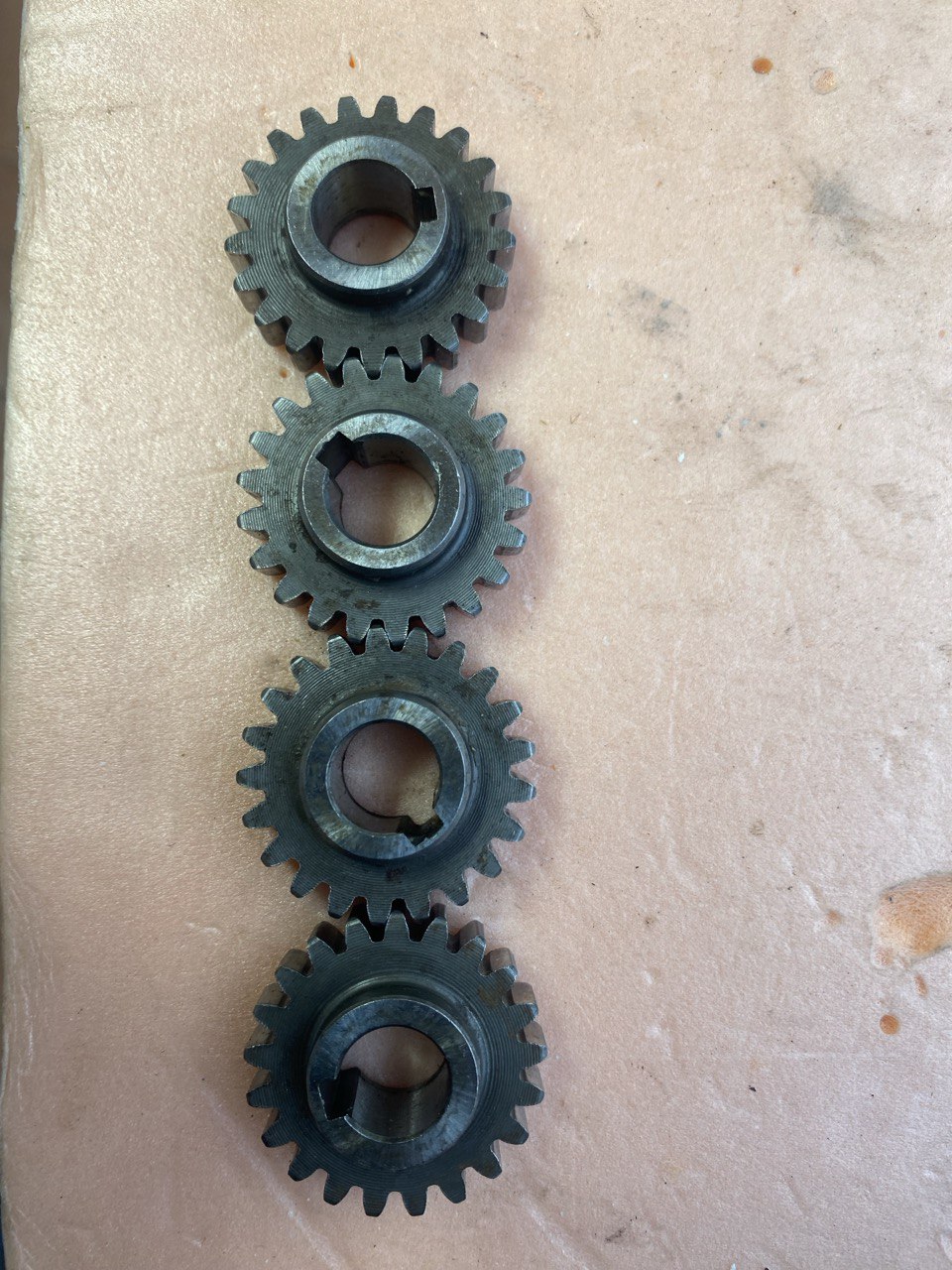

Шестерня для сверлильно-присадочного станка VITAP 34.5х12х15 z=2 устанавливается в сверлильную головку Vitap используется на станках VITAP forma 85, Vitap Sigma 2TAS и других моделях станков производства Vitap.
Шестерня для сверлильно-присадочного станка VITAP 34.5х12х15 z=21 — это высокоточный элемент привода сверлильной головки, предназначенный для установки в профессиональные сверлильно-присадочные станки ведущих европейских брендов: Vitap, Maggi, Griggio. Данная деталь обеспечивает синхронную передачу вращающего момента от ведущего вала к ведомым шпинделям, что напрямую влияет на качество сверления, точность позиционирования и ресурс оборудования в целом.
Кроме того, деталь успешно применяется при ремонте и обслуживании копировальных и сверлильных узлов многих других станков российского и импортного производства, имеющих посадочные размеры 34.5×12 мм со шпоночным пазом.
Параметр | Значение |
Наружный диаметр | 34.5 мм |
Внутренний (посадочный) диаметр | 12 мм |
Высота (ширина) | 15 мм |
Количество зубьев | 21 |
Тип соединения | Шпоночный паз |
Материал | Легированная сталь |
Термообработка | Закалка ТВЧ |
Покрытие | Защитное (антикоррозийное) |
Изготовление из качественной стали с последующей термической обработкой и финишным покрытием обеспечивает повышенную износостойкость, устойчивость к циклическим нагрузкам и длительный срок службы даже в интенсивном режиме эксплуатации.
В шестерню с использованием шпонки устанавливаются:
Шпиндель ведомый для сверлильно-присадочных станков Vitap(длина 75 мм, посадочные диаметры под подшипники);
Шпиндель ведущий Vitap / Maggi(аналогичная конструкция).
Шпиндели изготавливаются из высококачественной стали с последующей шлифовкой до квалитета, соответствующего посадочному диаметру под подшипники. На шпиндели монтируются быстросъемные патроны VITAP со сверлами.
При капитальном ремонте сверлильной головки специалисты Allegrosnab настоятельно рекомендуют комплектную замену:
Это позволяет предотвратить преждевременный износ сопряженных деталей (шпинделей, валов, подшипниковых узлов) и восстановить заводские характеристики узла подачи.
Периодическая замена шестерен при плановом обслуживании сверлильно-присадочного станка — залог точной и бесшумной работы оборудования. Закажите шестерню 34.5×12×15 z=21 в Allegrosnab, и ваш станок Vitap, Maggi или Griggio прослужит еще многие годы без внеплановых простоев.
По вопросам подбора и оптовых поставок обращайтесь к менеджерам Allegrosnab.
Шестерня для сверлильно-присадочного станка VITAP 34.5х12х15 z=2 устанавливается в сверлильную головку Vitap, Maggi, Griggio. Используется на станках VITAP forma 85, Vitap Sigma 2TAS, Maggi Boring sistem 323, Maggi Boring sistem 46, Maggi Boring sistem 23, Griggio GF 21. Устанавливается также и на другие подобные станки. Шестерни изготовлены из качественной стали с последующей термической обработкой и покрытием. В случае переборки головки рекомендуем замену шестеренок и шпонок в комплекте и подшипников по необходимости В случае переборки головки рекомендуем замену шестеренок и шпонок в комплекте и подшипников по необходимости. Шестерни имеют наружный диаметр 34.5 мм, внутренний (посадочный) 12 мм со шпоночным пазом, высоту (h) 15 мм. В шестерню с использование шпонки устанавливаются шпиндель ведомый для сверлильно-присадочных станков Vitap или шпиндель ведущий для сверлильно-присадочных станков Vitap, Шпинделя Maggi.
Шестерня для сверлильно-присадочного станка VITAP 34.5х12х15 z=21 перед установкой рекомендуется очистить посадочные поверхности от загрязнений и консервационной смазки. При монтаже следите за правильным совмещением шпоночного паза на шестерне со шпонкой на шпинделе. Для обеспечения точной и бесшумной работы сверлильной головки недопустимы люфты и перекосы. Периодическая замена шестерён при капитальном ремонте узла подачи позволяет предотвратить преждевременный износ сопряжённых деталей (шпинделей и подшипников).
Шпиндель ведомый для сверлильно-присадочных станков Vitap предназначен для сверлильной головки Vitap используется на станках VITAP forma 85, Vitap Sigma 2TAS и других моделях станков производства Vitap. Шпиндель изготовлен из высококачественной стали с последующей шлифовкой до квалитета соответствующего посадочному диаметру под подшипники. На шпинделя устанавливаются Патроны VITAP быстросъемные вместе со свёрлами. Длина шпинделя составляет 75 мм.
СТАНОК MAGGI BORING SYSTEM 23 с одной поворотной многошпиндельной головкой для сверления отверстий в пласть и в торец заготовки. В головке установлены один ведший шпиндель соединённый через переходную муфту с электродвигателем. А так же 22 ведомых шпинделя вращение на которые передаётся через зубчатые шестерни. В верхней части от попадания пыли шпинделя защищены пыльниками. Станок .укомплектованной быстросъёмными патронами. На станке установлен пневмоцилиндр для автоматического поворота сверлильной головки из вертикальной позиции в горизонтальную и обратно. Что важно для использования станка на предприятиях по производству корпусной мебели, где требуется частая переналадка станка.
Пользуясь специальным фиксатором, можно установить головку под различными углами от 0 до 90° для сверления отверстий. Запатентованная система регулирования глубины сверления и пневматических прижимов. В комплект поставки входит линейка 3 м.
На станок можно установить специальный узел TRIMAC для сверления отверстий под петли. Узел легко монтируется на быстрозажимные втулки станка вместо сверл. На него крепятся три сверла с межосевым расстоянием в зависимости от типа петли. Диаметр сверл также зависит от типа петли.
Рекомендуется для небольших предприятий, занимающихся единичным и мелкосерийным производством.
