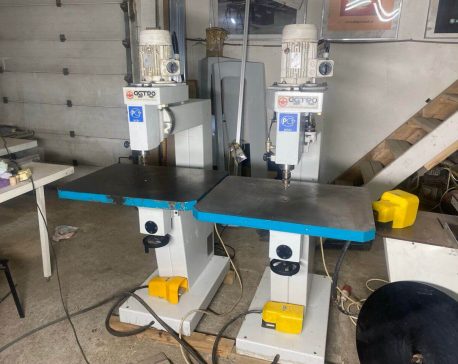

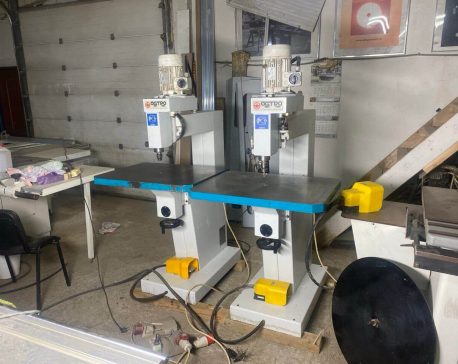

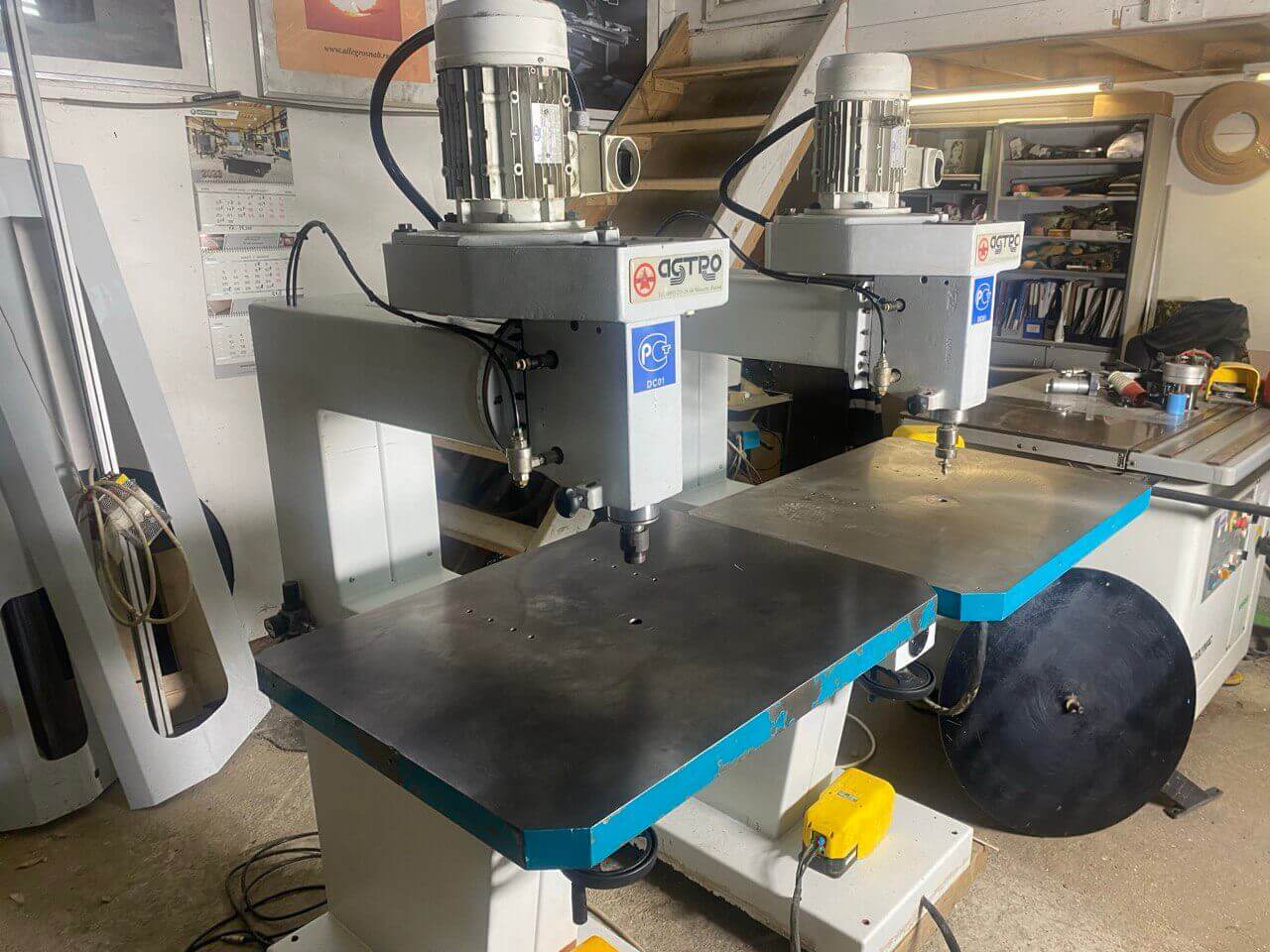

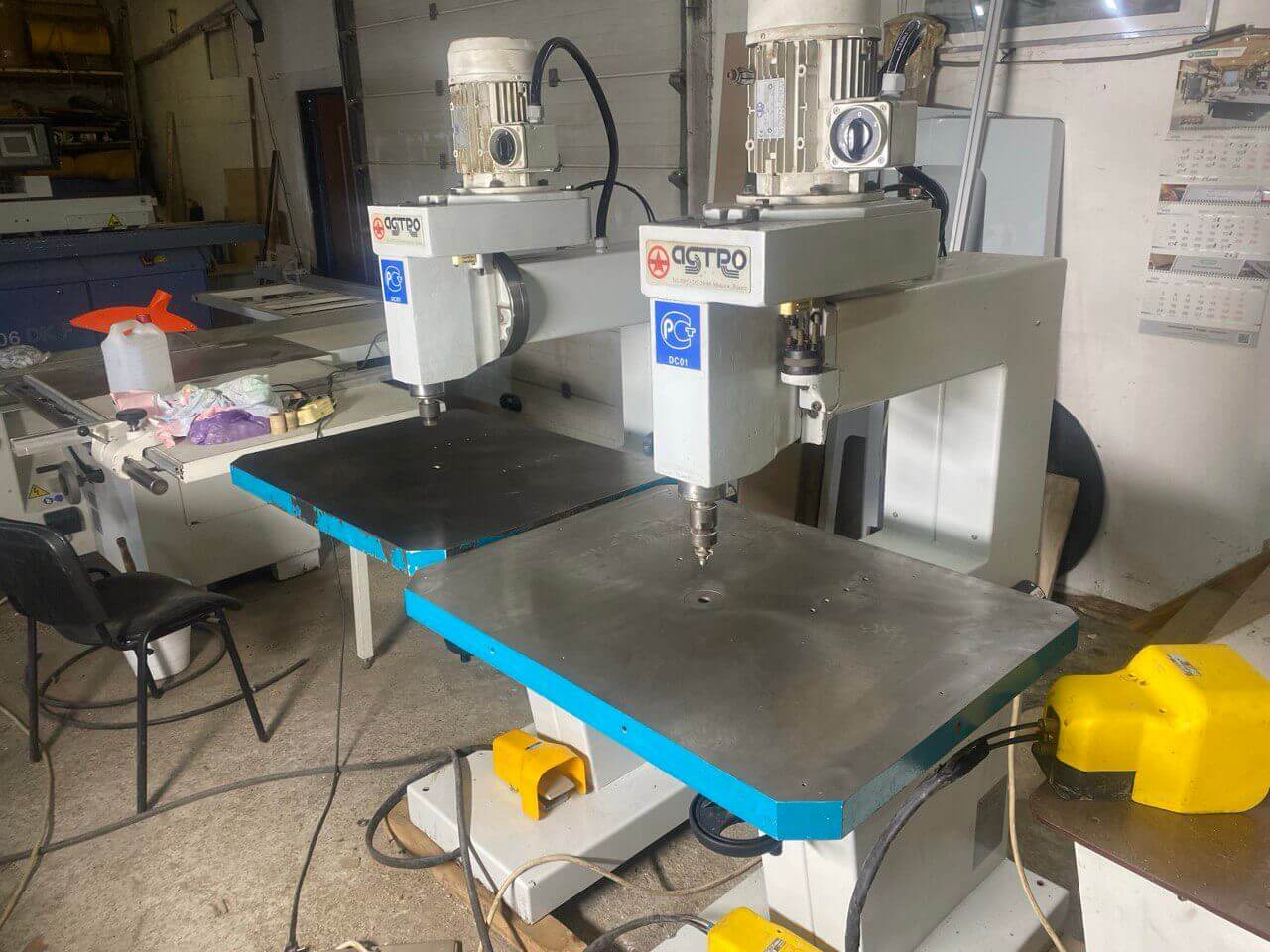

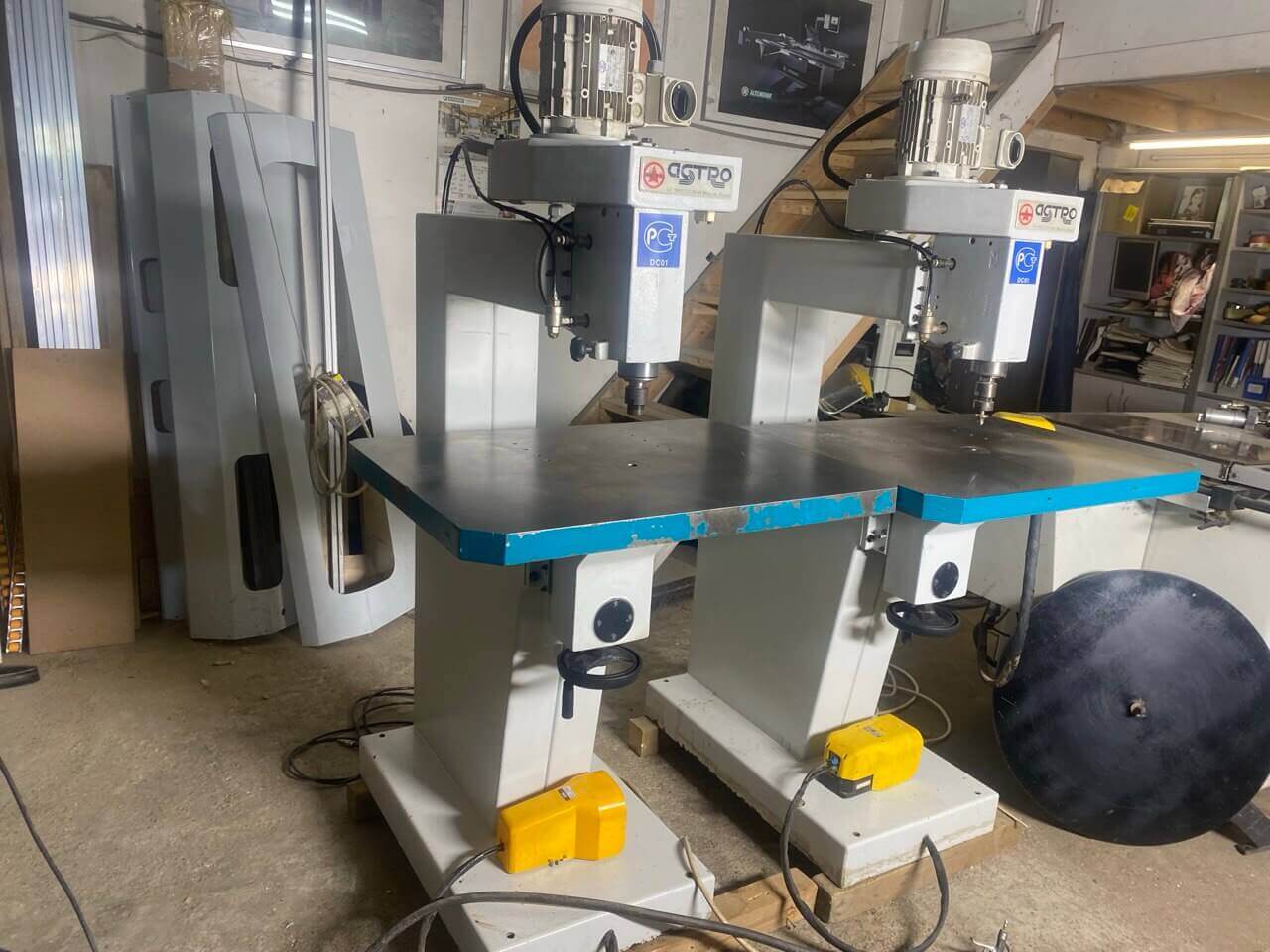

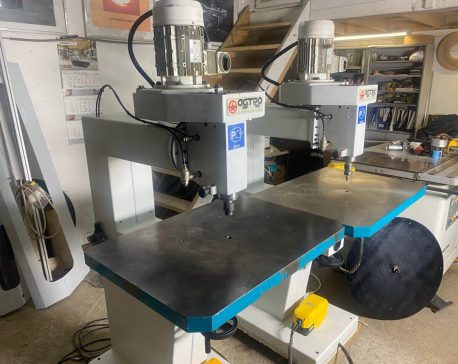

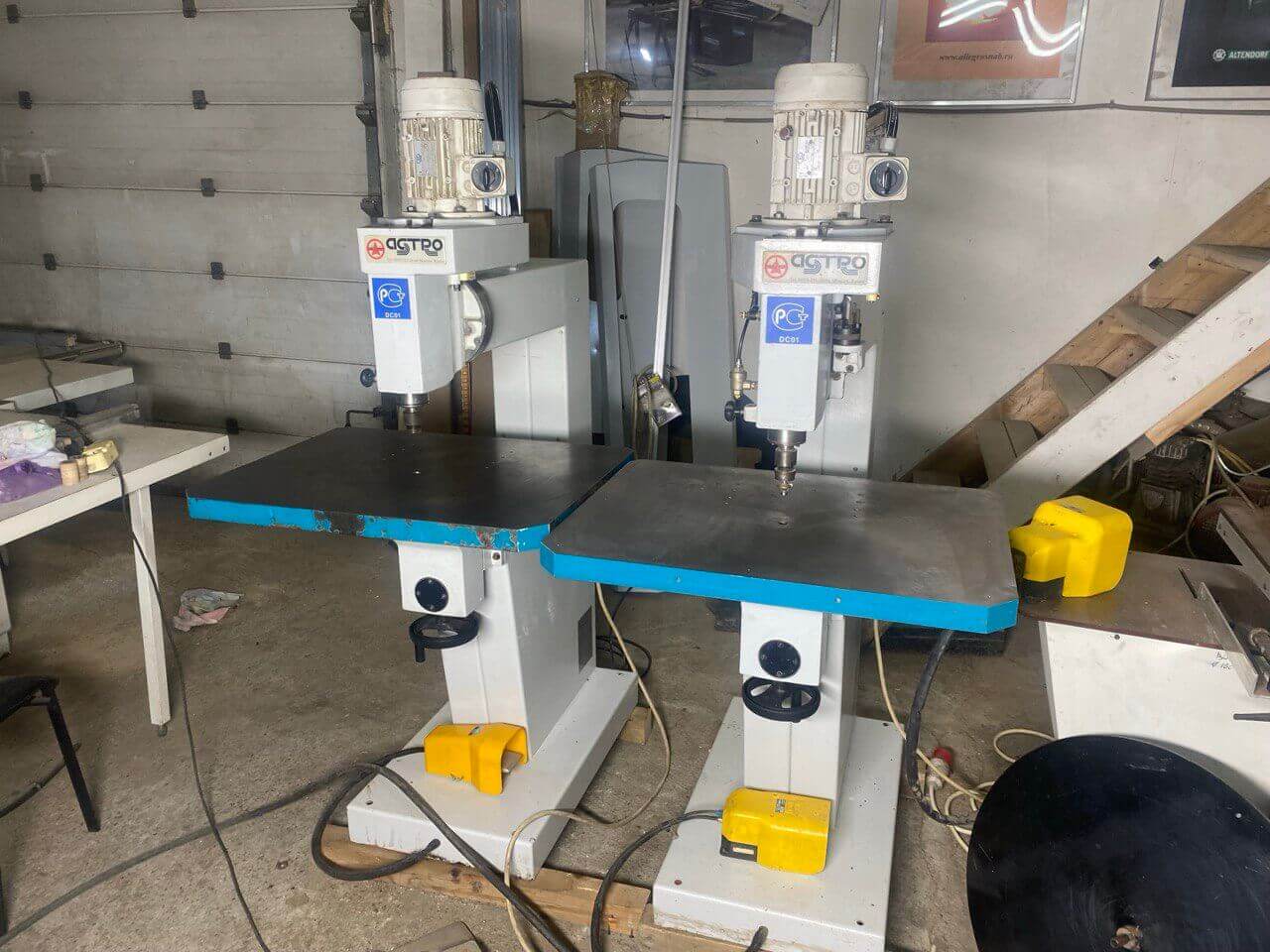

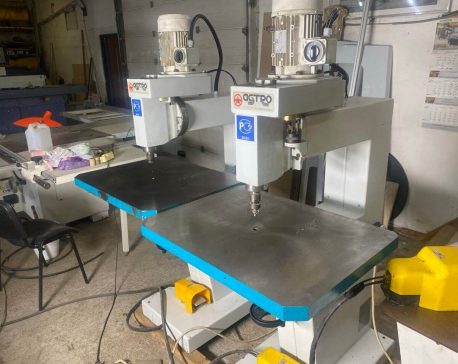

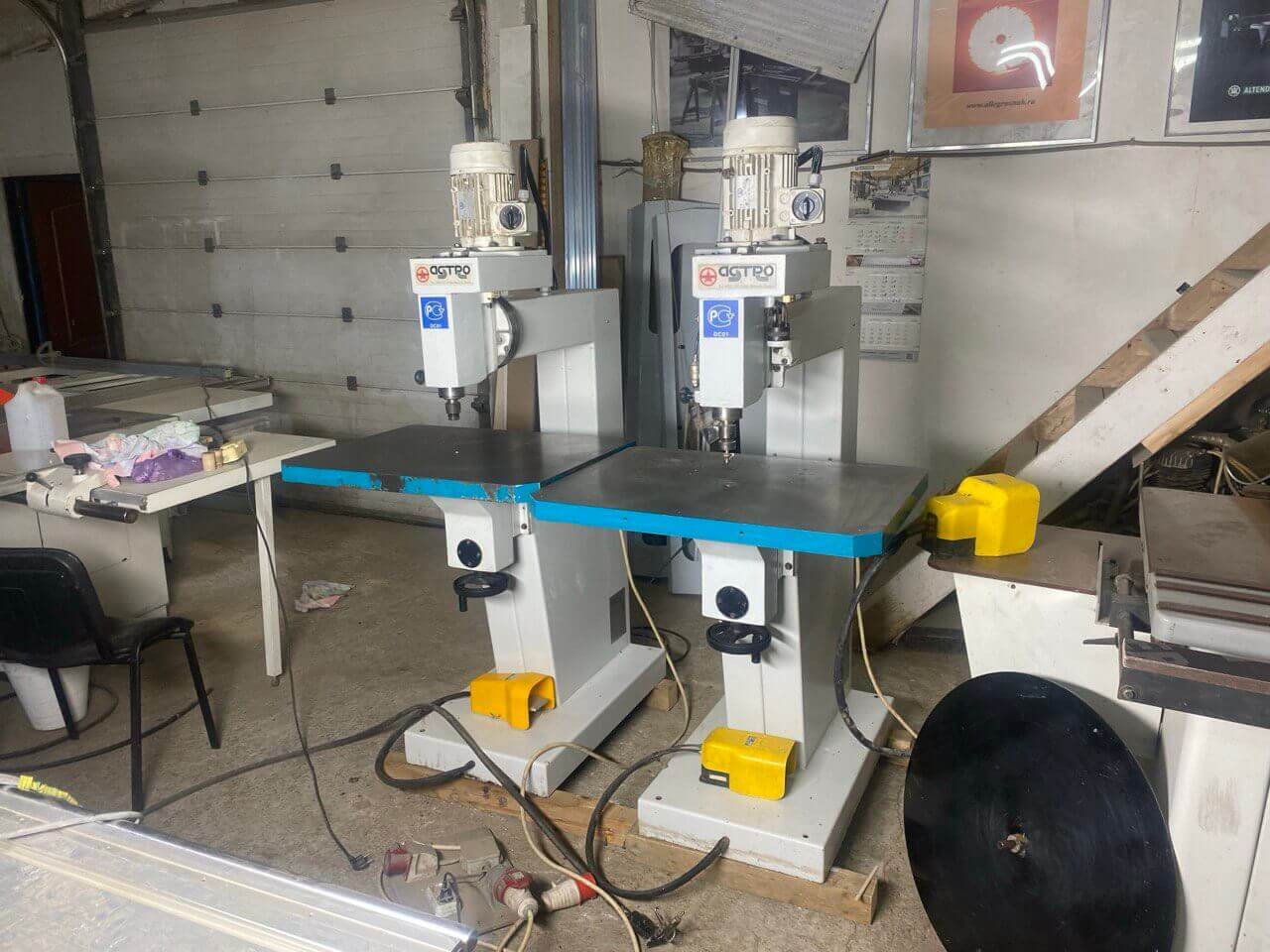

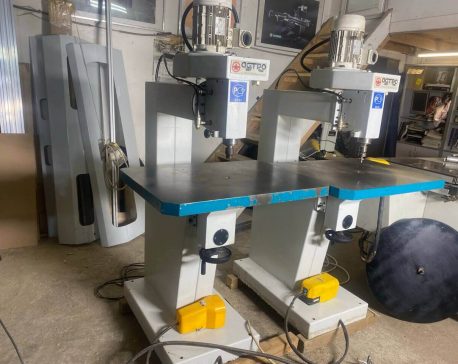

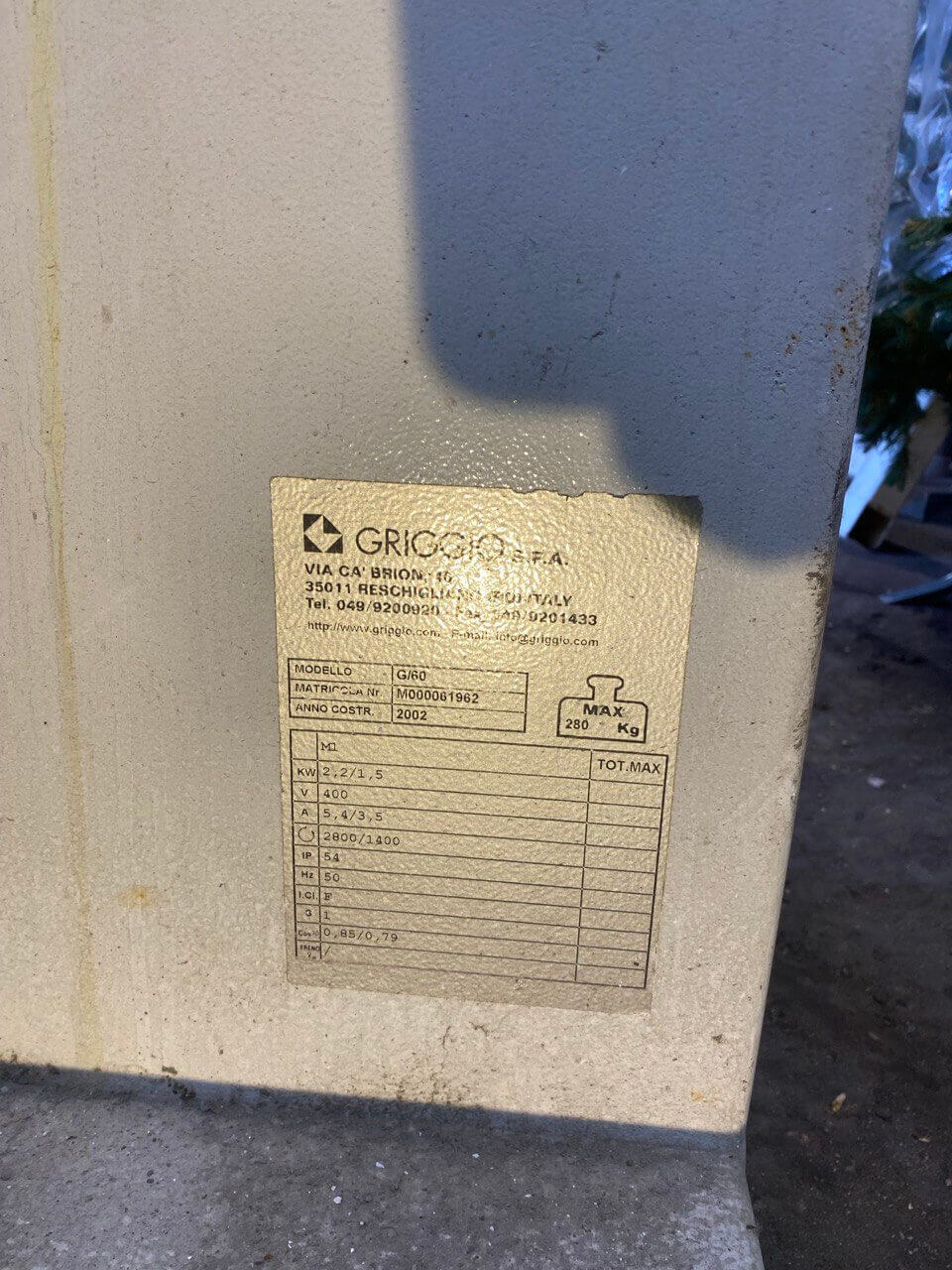

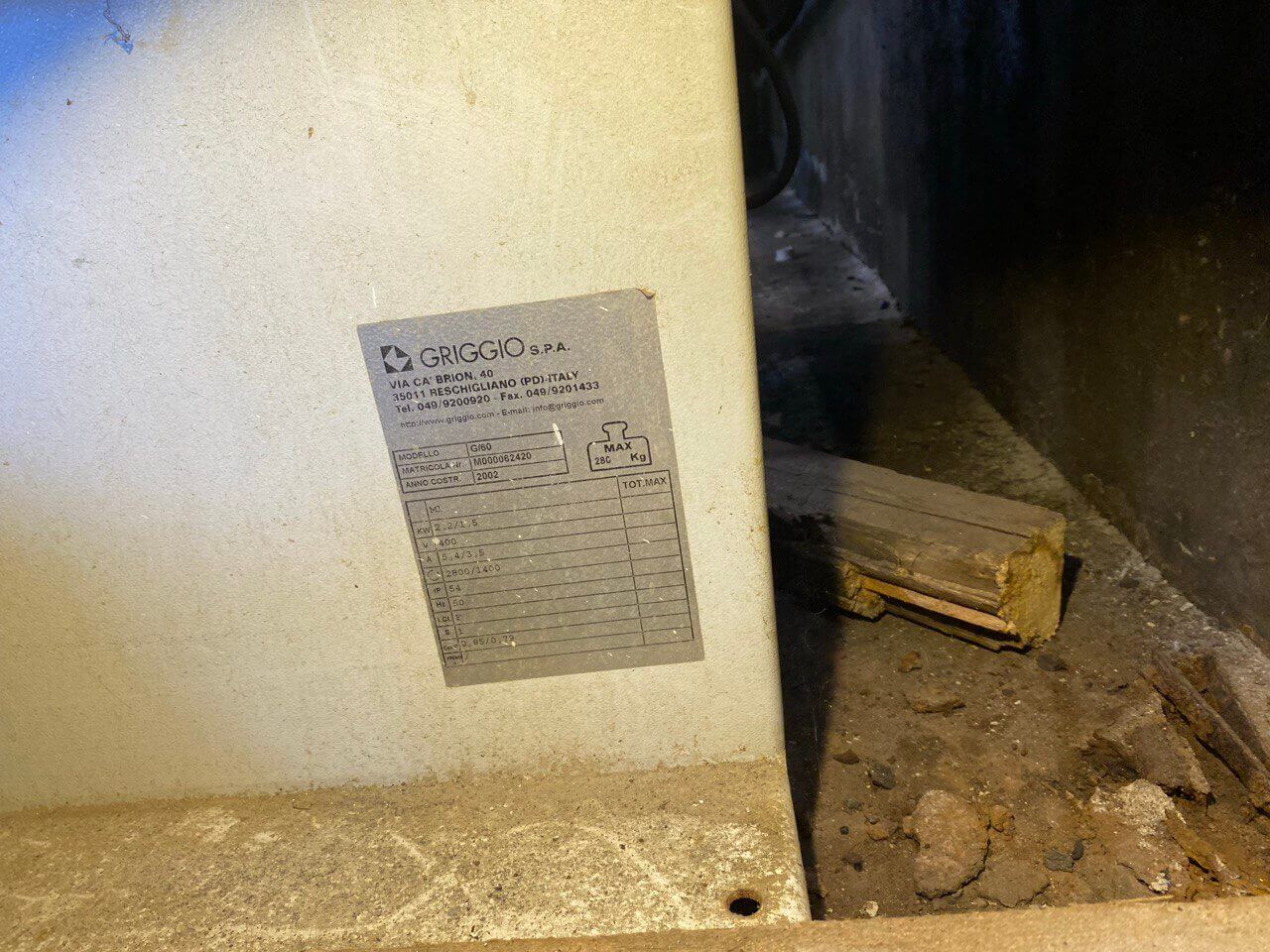

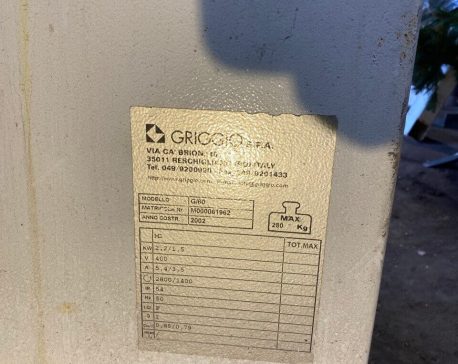

Станок копировально-фрезерный Griggio G80 широко используется в столярном и мебельном производстве для работы с концевым инструментом небольшого диаметра.
|
Станок копировально-фрезерный Griggio G80 широко используется в столярном и мебельном производстве для работы с концевым инструментом небольшого диаметра. Станок копировально-фрезерный Griggio G80 предназначен для фрезерования прямолинейных и криволинейных контуров, пазов и гнезд, а также сверления и зенкования отверстий в мебельных и столярных заготовках. Характерный пример обрабатываемых деталей дверные полотна и мебельные фасады.
Возможно выполнение 2-х видов работ:
— прямолинейное фрезерование рельефа на боковых гранях пласти;
— фрезерование рисунка на плоскости (например ложной филенки) по копиру.
Благодаря применению копировального приспособления становится возможным производство серийных изделий. Эти станки можно применять для фрезерования сложных контуров, таких как арочные окна и двери, рамки для зеркал, мебельные фасады и другие декоративные элементы мебели. Конструктивно станок состоит из несущей рамы, рабочего стола, фрезерной головки.
Рабочий стол регулируется по высоте, фрезерная головка оснащена электродвигателем привода и двухступенчатым передаточным механизмом, обеспечивающим две рабочие скорости фрезерного вала. На рабочем столе имеется отверстие, в котором закрепляется копировальный палец. Он подбирается в соответствии с режущим диаметром фрезы. К нижней части заготовки крепится предварительно изготовленный шаблон. Подавая шаблон по копировальному пальцу, обводим деталь и получаем нужный профиль по заданному контуру. Меняя шаблоны и инструмент, можно получить различные изделия.
Станки имеют прочную конструкцию. Управление станка расположено на фрезерной головке и легко доступно.
Изготовление серийных изделий со сложным контуром, например, окон и дверей в форме арки, интересных мебельных фасадов, рамок для зеркал и прочих подобных форм, возможно на стане копировально-фрезерный Griggio G80, которые оснащены концевым инструментом малого диаметра.
Копировальное приспособление позволяет изготавливать заготовки по заданному шаблону, который может меняться вместе с рабочим инструментом. Это приводит к тому, что один и тот же станок может изготавливать массу изделий. Устройство фрезерования по шаблону выглядит следующим образом. Специальный копировальный палец крепится на рабочем столе в предназначенном для него отверстии.
В соответствии с Griggio G 80 размером копировального пальца подбирается фреза.
двухступенчатым передаточным механизмом, расположены органы управления станком G 60 - G 80 GRIGGIO, которые являются легкодоступными.
В комплект поставки входят:
— Ременная передача
— Шпиндель МК2 с двумя цангами (8 и 12)
— Пневматическое управление от педали
— Правое вращение шпинделя.
Порядок работы на станке с шаблоном:
1. В шаблоне из листового материала вырезается паз необходимого профиля.
2. Шаблон устанавливается на стол. При этом обкатной палец стола входит в паз.
3. Сверху на шаблоне крепится заготовка. При ручной подаче палец снизу обкатывает профильный паз шаблона, а сверху на заготовке фрезеруется заданный рисунок.
Обработка ведется вертикальным высокоскоростным шпинделем верхнего расположения. Шпиндельный узел имеет вертикальное перемещение от пнемопривода.
