Назначение и функциональная роль:

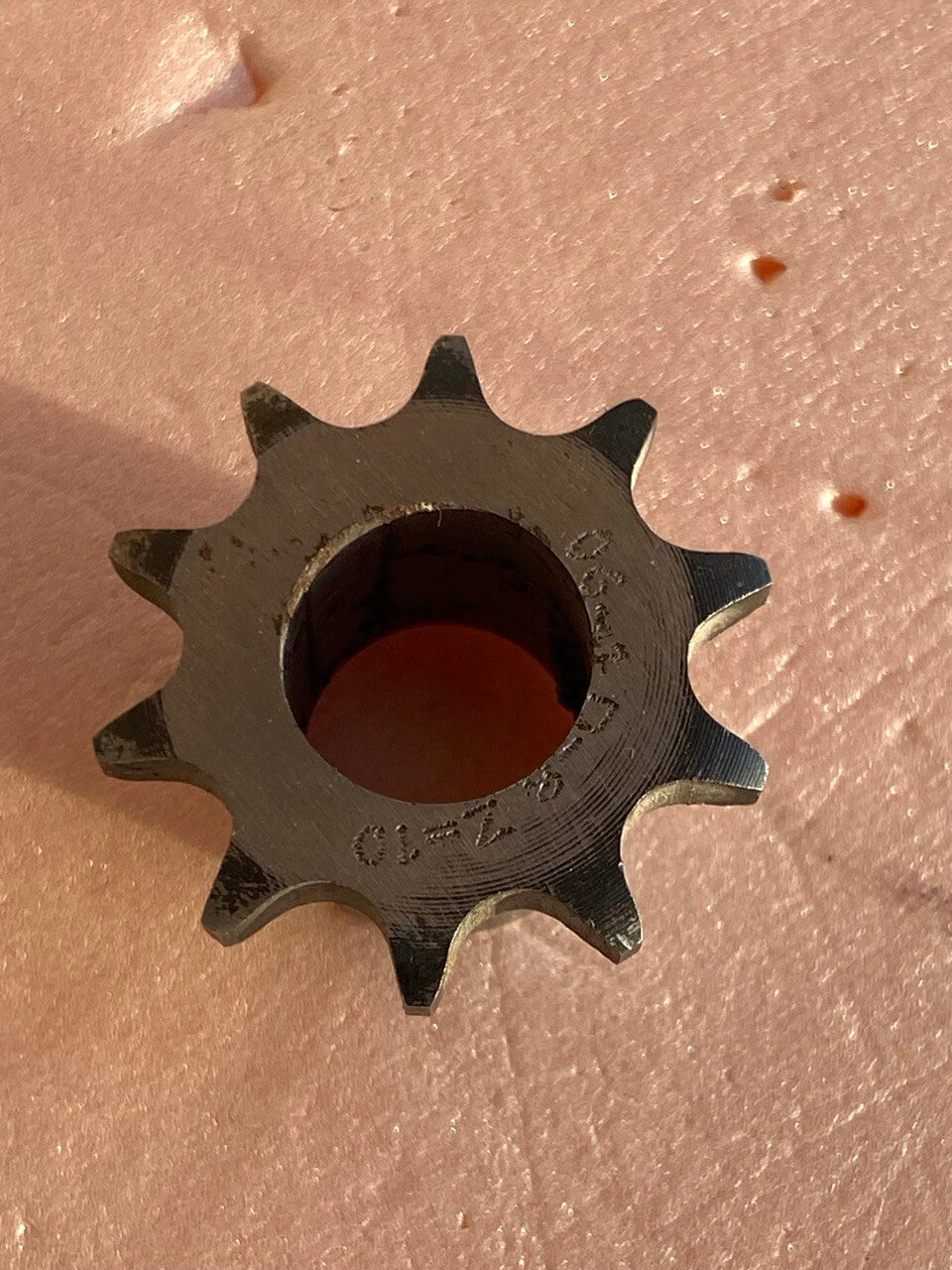

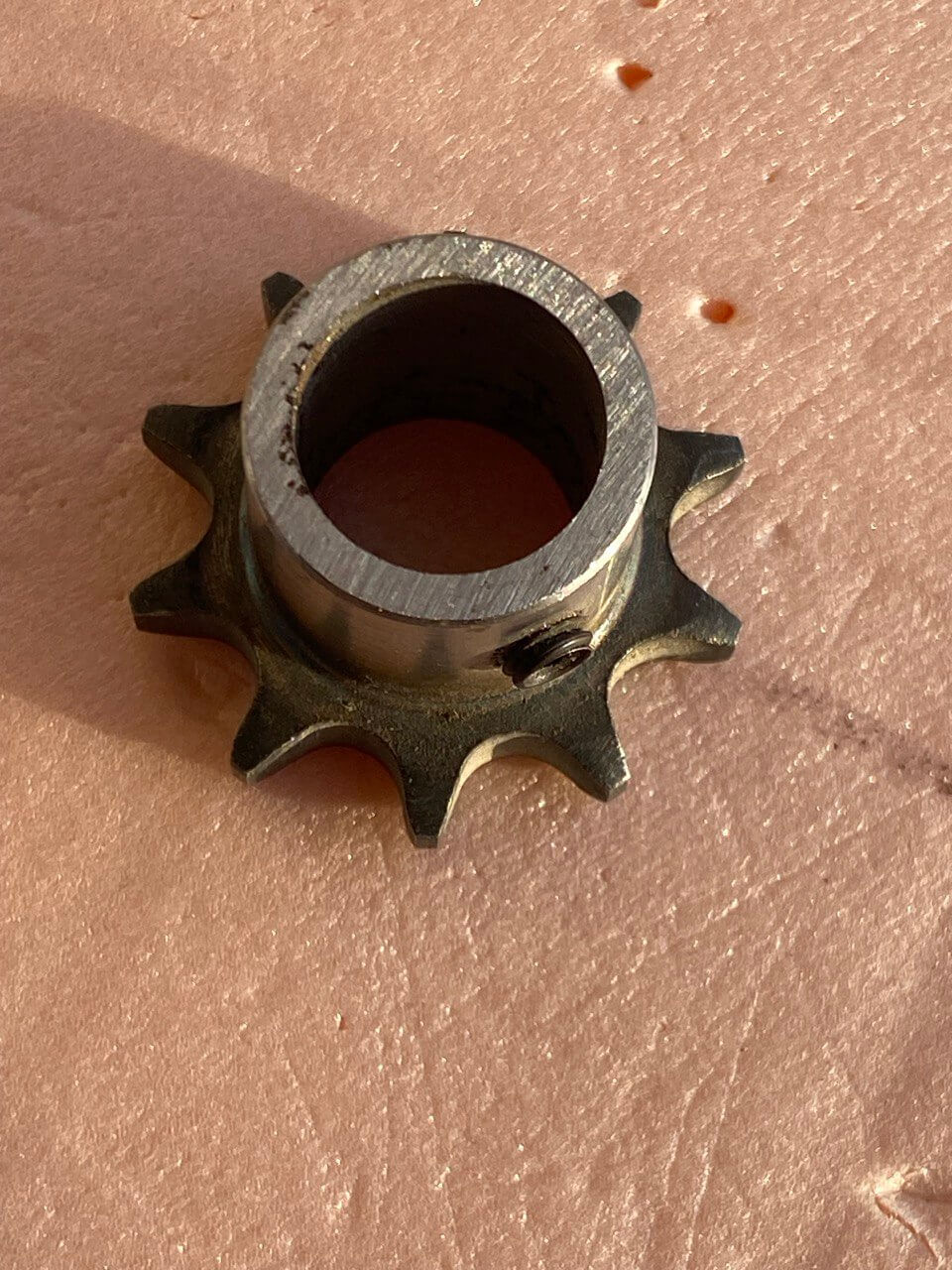

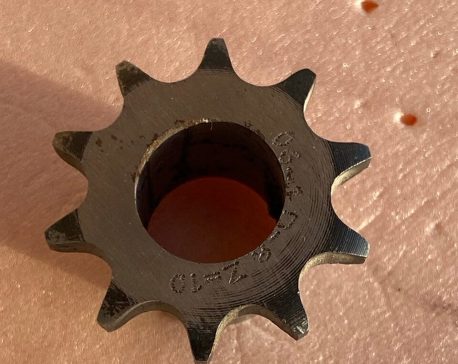

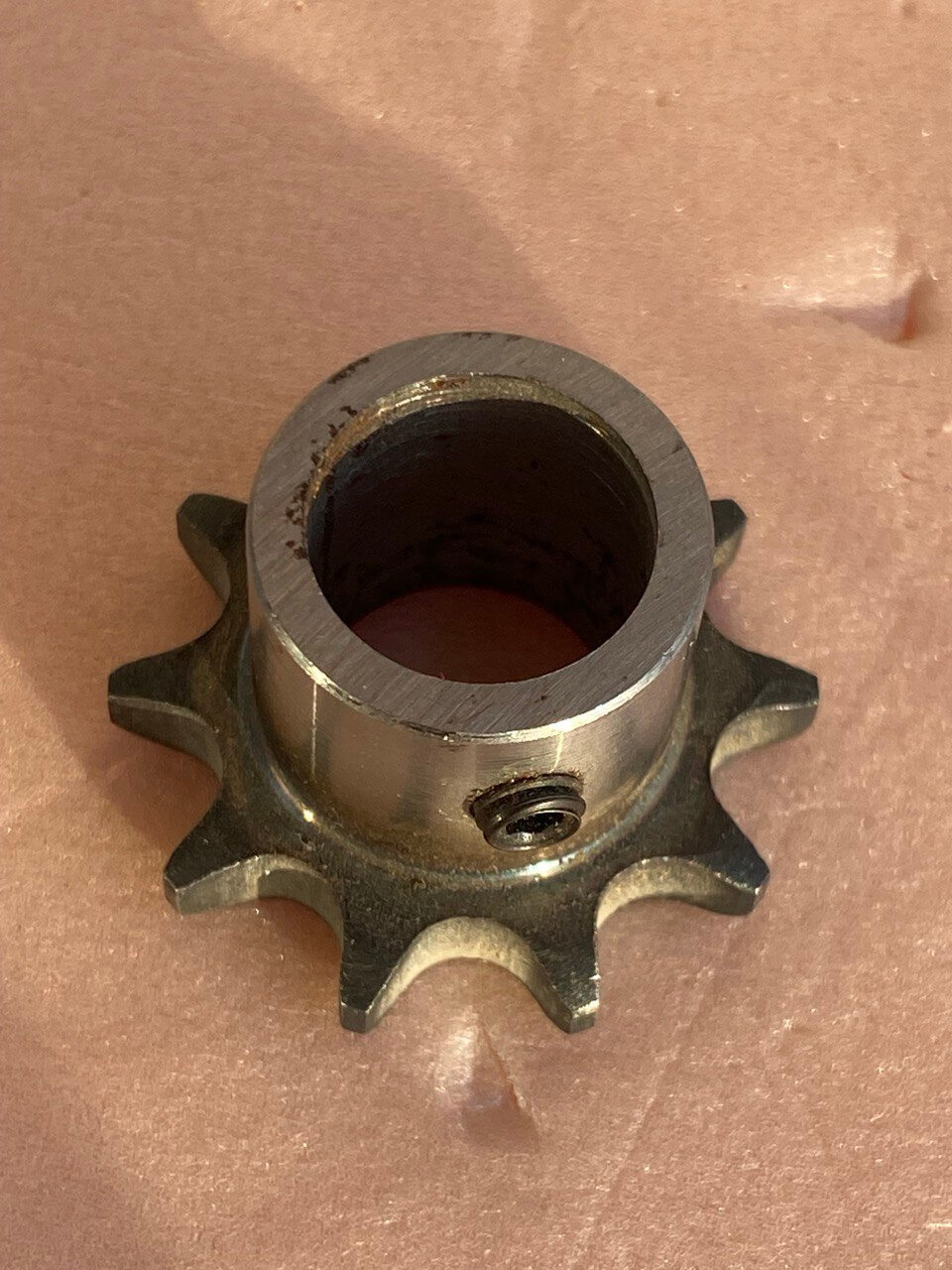

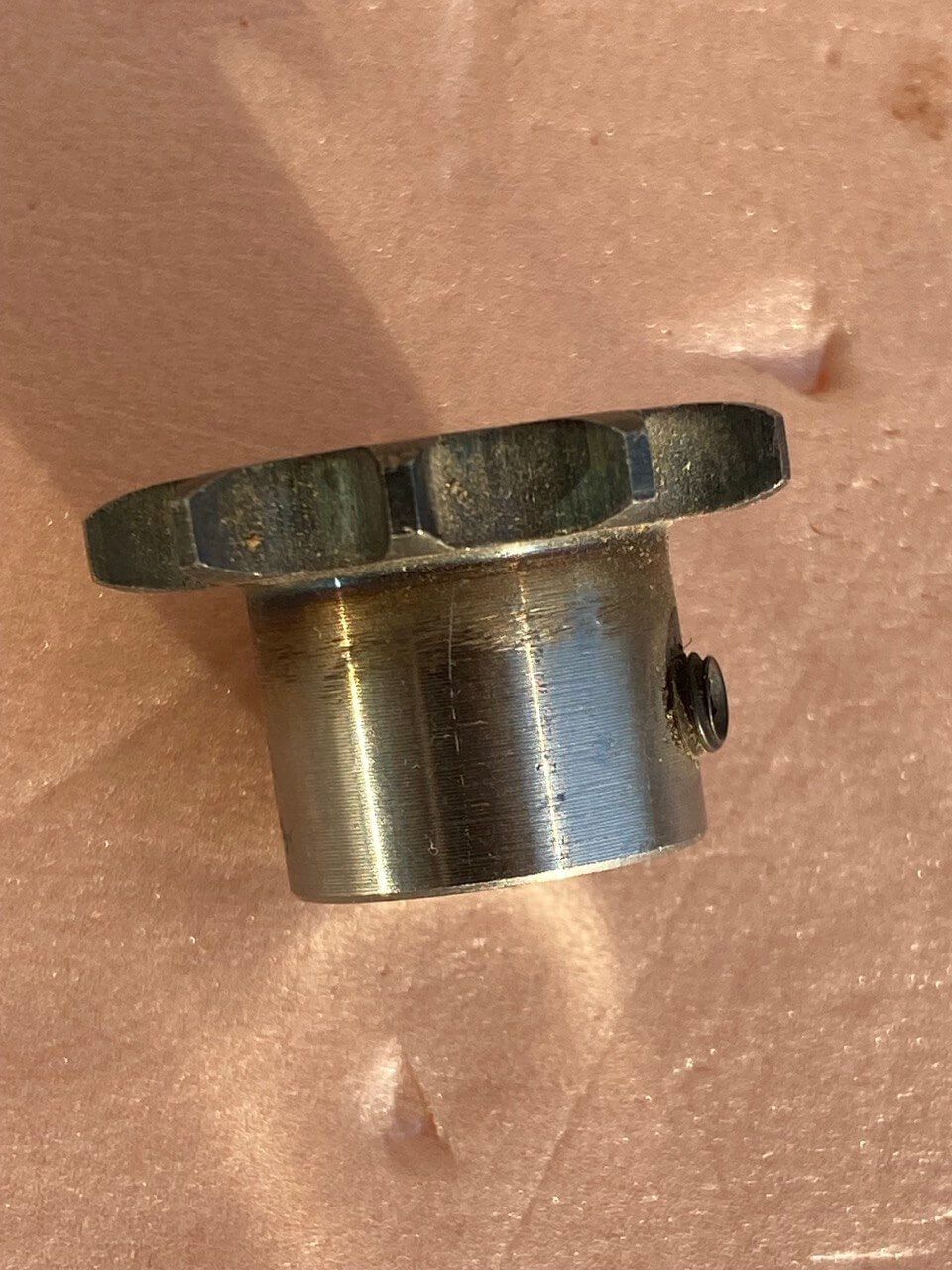

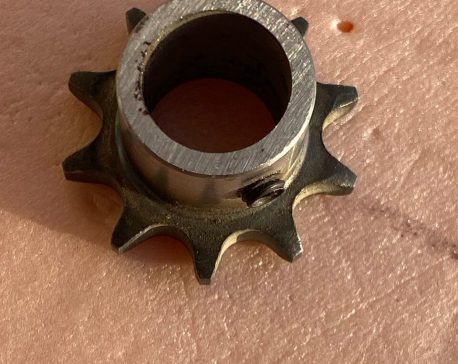

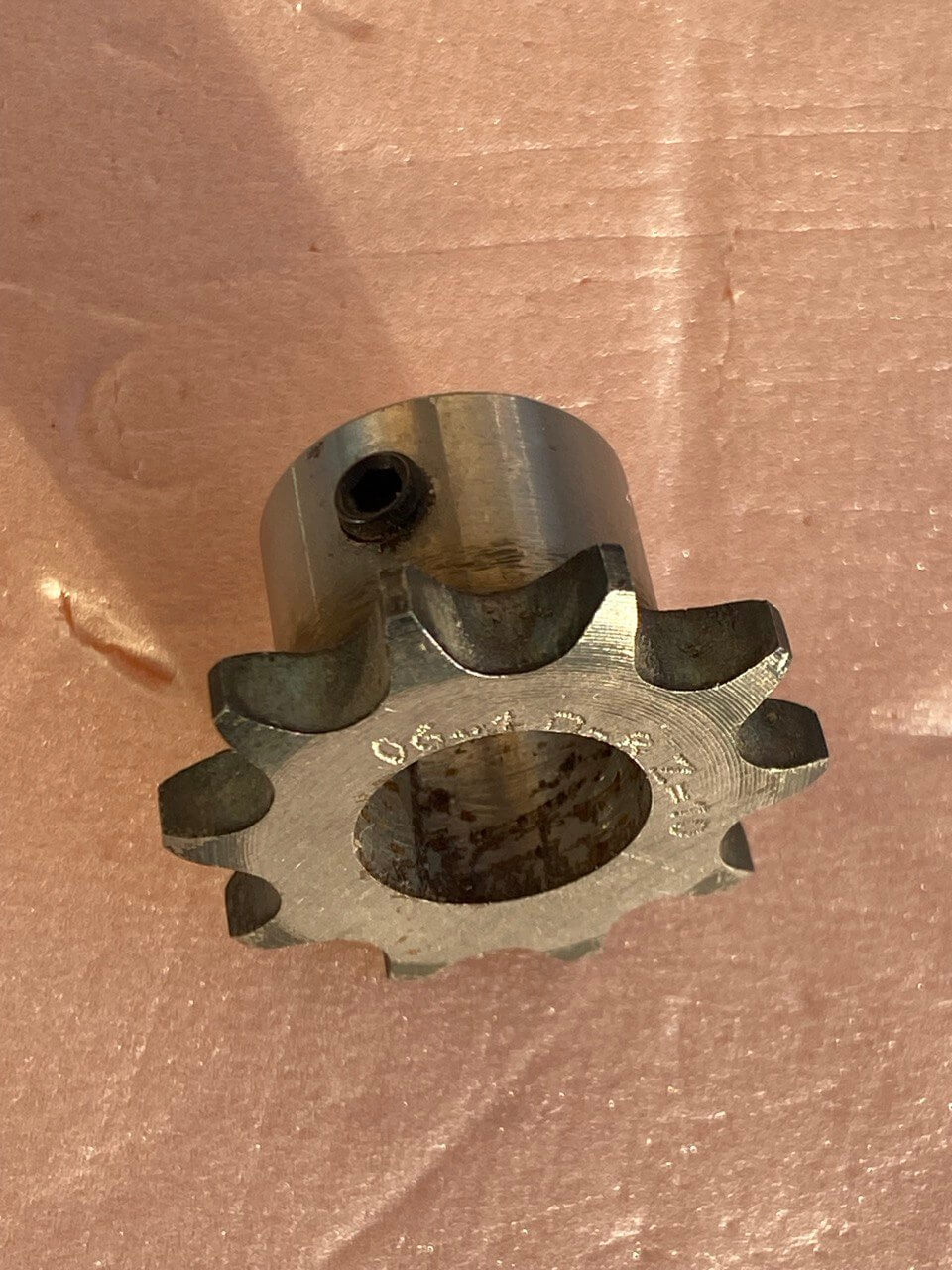

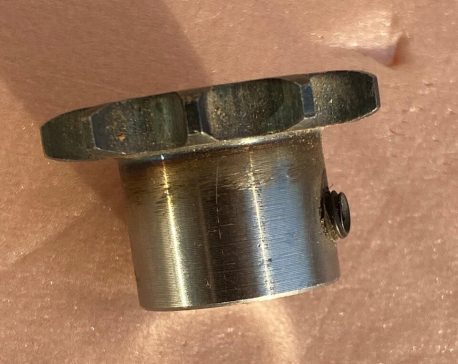

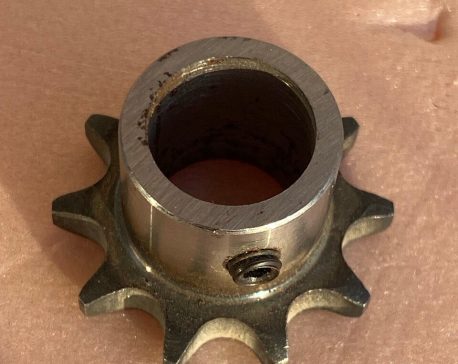

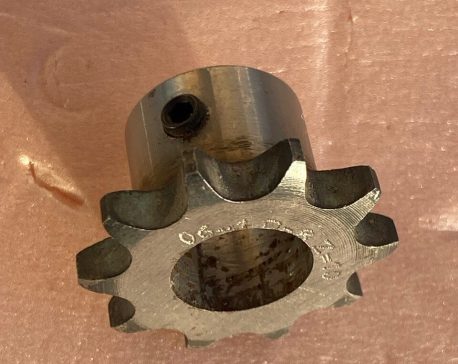

Шестерня Cehisa 20x35x15 является ключевым звеном в кинематической схеме дозирующего узла клеевого механизма станков Cehisa серии PRO. Она отвечает за синхронизированную передачу вращательного момента от серводвигателя или шагового мотора на дозирующий вал (шнек) или валик нанесения клея. Благодаря точному исполнению размеров, деталь обеспечивает дискретную подачу расплавленного термоклея или холодного клея в соответствии с геометрией упаковки.
Геометрические параметры и посадка:
D=35 мм (наружный диаметр): Оптимизирован для работы с роликовой цепью шага 1/2 дюйма (12.7 мм, стандарт ISO 08B или ANSI 40). Такой диаметр гарантирует плавное зацепление без рывков, исключая "размазывание" клея по контуру.
d=15 мм (посадочное отверстие): Прецизионно расточено для установки на приводной вал. Допуск посадки обычно соответствует H7 (скользящая посадка с фиксацией шпонкой) или h6 (для горячей посадки), что исключает биение в пределах более 0.02 мм на радиусе.
H=20 мм (высота зуба/ширина венца): Увеличенная высота по сравнению со стандартными звездочками (обычно 12-14 мм) скомпенсирована с учетом боковых нагрузок в клеевом узле. Она обеспечивает максимальную площадь контакта зубьев с цепью, предотвращая соскальзывание при резких стартах/остановах, характерных для режима прерывистого нанесения клея (intermittent gluing).
Материал и термообработка:
Деталь изготавливается из легированной конструкционной стали (аналог 40Х или 42CrMo4) с последующей цементацией (науглероживанием) рабочих поверхностей на глубину 0.8-1.2 мм и закалкой до твердости 50-55 HRC. Это критически важно, так как клеевой механизм работает в условиях повышенной температуры (до 150°C в зоне нагревателя) и абразивного воздействия частиц отвержденного клея. Износостойкий слой предотвращает "слизывание" профиля зуба.
Признаки износа и критичность замены:
В процессе эксплуатации станка необходимо контролировать следующие дефекты шестерни:
Выработка зубьев (профиль приобретает серповидную форму) — ведет к неравномерному шагу нанесения клея.
Износ посадочного отверстия (d=15) — появляется люфт, вызывающий вибрацию и точечные пропуски клея.
Осевой люфт (из-за износа торцевых поверхностей) — приводит к перекосу цепи и её преждевременному разрыву.
Рекомендации по подбору аналога:
При заказе или замене убедитесь, что шестерня 20x35x15 имеет шлифованный профиль зуба (не фрезерованный), так как литые или грубофрезерованные аналоги из станкостроительных магазинов не выдерживают цикличность работы клеевой головы (до 300 циклов/мин). Оригинальный артикул Cehisa для данной детали обычно наносится лазером на торец (например, CP-20-35-15/GL).
Влияние на конечное качество упаковки:
Неисправность данной шестерни проявляется клинически: появляются "паутинки" клея по краям заготовки, непроклеенные зоны в начале шва или выдавливание излишков клея из сопла. Таким образом, контроль состояния шестерни 20x35x15 является обязательным пунктом регламентного ТО (технического обслуживания) станков Cehisa PRO каждые 500 моточасов.
